Lựa chọn kích thước đồng hồ nước khi thiết kế Cấp nước

hình chiếu 3D phòng đồng hồ

Khi thiết kế hệ thống cấp nước, việc lựa chọn đồng hồ nước cho từng hộ gia đình, chung cư như thế nào cho đúng? Lấy kích thước đồng hồ nước bằng đường kính ống vào căn hộ có đúng không?

1 Một số loại đồng hồ nước hộ gia đình

Đồng hồ loại tua bin (cánh quạt)

Đồng hồ đo lưu lượng nước kiểu tốc độ dựa trên nguyên lý đếm tổng số vòng quay của bộ phận chuyển động để tính lượng nước chảy qua.

đồng hồ nước dạng tua bin lắp nằm ngang
Đồng hồ tua bin kiểu lắp ngang

đồng hồ nước tua bin lắp đứng
Đồng hồ tua bin kiểu lắp đứng

Đồng hồ loại thể tích

Thông tin kỹ thuật: Đồng hồ nước kiểu thể tích là loại có buồng đong với thể tích đã xác định trước và cơ cấu truyền động theo nguyên lý lần lượt nạp đầy nước vào buồng đong và sau đó xả hết. Thiết bị tính thể tích dòng chảy bằng tổng số các thể tích đã chảy qua đồng hồ. Do đó sai số của đồng hồ kiểu thể tích là rất nhỏ.

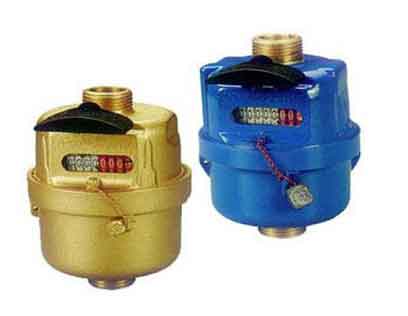

đồng hồ nước loại thể tích
Đồng hồ nước kiểu thể tích

2 Lựa chọn loại đồng hồ nước

Ưu điểm và nhược điểm của đồng hồ loại Tua bin

Ưu điểm:

  • Là loại đồng hồ thông dụng trên thị trường, có nhiều mẫu mã để lựa chọn.
  • Giá thành tương đối rẻ.

Nhược điểm:

  • Yêu cầu về lắp đặt phức tạp và tốn không gian.
  • Có thể bị can thiệp để gian lận nước từ bên ngoài bằng từ trường.

Ưu điểm và nhược điểm của đồng hồ loại Thể tích

Ưu điểm:

  • Dễ lắp đặt, tốn ít không gian và có thể lắp ở phương nghiêng.
  • Không dễ bị can thiệp từ bên ngoài để gian lận nước.

Nhược điểm:

  • Giá thành cao hơn so với đồng hồ dạng tua bin.

3 Lựa chọn kích thước đồng hồ nước hợp lý

Trong thực tế, việc lựa chọn đồng hồ của một số đơn vị tư vấn thiết kế, thi công lắp đặt theo cách lấy kích thước đồng hồ bằng đúng kích thước ống cấp nước tại điểm lắp là hoàn toàn không có cơ sở khoa học, dẫn tới đồng hồ đo nước không chính xác và đội chi phí lên cao.

Vậy cùng VieBIM lựa chọn kích thước đồng hồ nước cho hợp lý nhé:

Về pháp lý:

Quy định của cơ quan nhà nước (Công ty cấp nước, UBND tỉnh/thành phố), các đồng hồ nước hộ gia đình gắn vào đường ống nước ngoài nhà phải có đường kính tối đa là DN15mm.

Về kỹ thuật:

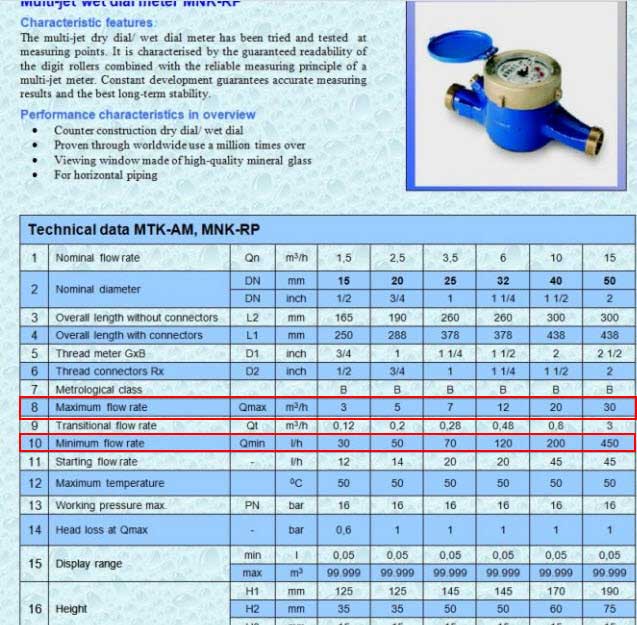

Mỗi loại đồng hồ nước đều có giới hạn lưu lượng lớn nhất Qmax và lưu lượng nhỏ nhất Qmin.

Vì vậy, khi chọn đồng hồ phải đảm bảo lưu lượng sử dụng trong ngày của gia đình nằm trong khoảng từ Qmin đến Qmax.

kích thước đồng hồ nước

Khi kích thước đồng hồ quá lớn, giá trị Qmin cũng sẽ lớn theo. Dẫn đến khi lượng nước chảy qua ít (như hiện tượng rò rỉ nhỏ giọt), đồng hồ sẽ không quay, gây thất thoát lưu lượng và thiệt hại tài chính cho chủ đầu tư.

Về kinh tế:

Việc lựa chọn đồng hồ nước lớn hơn mức cần thiết sẽ làm tăng chi phí đầu tư ban đầu (ví dụ: đồng hồ DN20 thường có giá cao hơn khoảng 20% so với đồng hồ DN15).

Ngoài ra, sau khi chọn xong đồng hồ, cần kiểm tra lại tổn thất áp lực của hệ thống để đảm bảo đáp ứng đúng yêu cầu kỹ thuật vận hành.

4 Kết luận, kiến nghị

Khi lựa chọn đồng hồ nước cho hộ gia đình hay dự án thiết kế, cần cân nhắc kỹ các yếu tố về kinh tế, đặc thù xã hội và quy chuẩn tại khu vực xây dựng.

Đồng thời, cần chú ý lựa chọn kích thước đồng hồ phù hợp với đối tượng sử dụng thực tế. Thông thường, đối với các hộ gia đình hoặc căn hộ chung cư, việc sử dụng đồng hồ kích thước DN15mm là hoàn toàn phù hợp và tối ưu.
